SWD型有线屏幕式测温仪操作说明


1、测温仪的操作
按下面板上的电源开关(ON/OFF),显示器立即显示“”,继而显示热电偶型号 /为S型、 /为B型、  / 为WRe3/25、 /为K型、/为R型、)。
在未插上热电偶时,仪器显示“  ” ,插上热电偶并接触良好时,仪器显示环境温度(B分度号的仪器显示“”),此时即可进行测温。测温时将热电偶插入金属液,深度为≥20mm,做到快、准、稳。当测成指示灯(H)亮时(有声光提示),应立即提起测温枪(一般为3~5秒)。仪器自动显示并保持所测得的温度值。


仪器在测温结束的同时,自动将信号传输到大屏幕显示器,大屏幕显示器无线接收信号无误后,显示出与无线发射手提式熔炼测温仪相同的温度值,同时电铃声响提示提起测试枪。

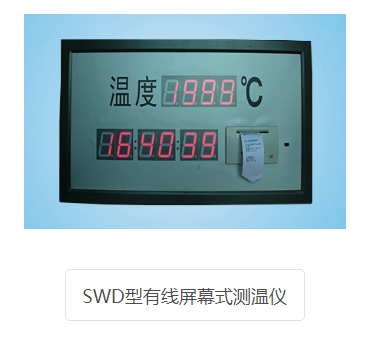

2、大屏幕显示屏的操作


打开电源开关,显示器显示当前时间;检测到信号时,自动接收显示并保持温度值。


(1)历史数据查询
本仪器可存储历史数据1000组。
按“查询”键,仪器即进入历史数据查询状态。此时,大屏幕显示当前年份;根据查询需要,按“↑”“↓”键可修正。
例如:要查询这样一个数据:2008年12月10日09时08分测量的温度值为1678℃;
此时查询步骤:
a、按“查询”键,显示当前年份;按“↑”“↓”键修正到显示 2008 ;
b、再按“→”键,显示当前月份,按“↑”“↓”键修正到显示 12  ;
c、再按“→”键,显示当前日份,按“↑”“↓”键修正到显示 10  ;
d、按“确认”键,依次显示 2008  1210   0908   1678   ;
此时,按 “↑”、“↓”键可查询该温度值前、后一个数据。
如按 “↑”、“↓”键,仪器无响应,说明数据已查询完毕;再按“查询”键,仪器即退出查询状态。


(2)打印
 打印机数据线插头与大屏幕显示器的打印接口相连,接好打印机电源,大屏幕每显示一次数据,打印机自动打印该显示数据,打印格式如下(如2008年12月10日09时08分1678℃):
2008-12-10   09:08    1678
